Anvendelsen af ​​lodrette multistagescentrifugalpumper i big data kølecentre

Med stigningen i computerkrafttæthed og fremme af målet "dobbelt kulstof" kan traditionel luftkøling ikke længere imødekomme varmeafledningsbehovet for højeffektchips (såsom GPU-klynger), og væske af køling og naturlige kølekilde-teknologier er blevet mainstream-løsninger:

1. Liquid køleteknologi

• Koldplade Liquid afkøling: Varmen kontaktes direkte med CPU\/GPU og andre varmegenererende komponenter gennem metalkoldpladen, og det cirkulerende kølevæske fjerner varmen (såsom China Mobile Suzhou Center Case 310).
• Immersionsvæskekøling: Serveren er helt nedsænket i det isolerende kølevæske (såsom uni-præsident petrokemisk IMF syn-serie), der understøtter enkeltkabinet 100kW+ ultrahøj densitetsinstallation.
• Fordele: Energiforbrug reduceres med 50% -60% sammenlignet med luftkøling, PUE kan reduceres til under 1,2, og påvirkningen af ​​støj og støv reduceres.

2. Udnyttelse af naturlige kølekilder

• Vandkøling: Brug af søvand, flodvand eller havvand som kølekilder (såsom Google Belgien kanalkøling, Dongjiang Lake Data Center).
• Køling af luftside: Introduktion af udendørs kold luft i områder med lav temperatur (såsom Google Ireland Data Center).
• Tørkøler\/fordampningskøling: Afkøling ved at absorbere varme gennem vandfordampning, der er egnet til tørre områder (såsom Heying Data Huailai Industrial Park).

3. Hybrid -systemer og innovative teknologier

• "Væskekøling + faseændring" sammensat system: chindata kombinerer kold plade væskekøling og magnetisk ophængningsfaseændringsteknologi for at imødekomme udfordringerne i vand-scarce-områder1.
• Koldopbevaringstanke for at reducere toppe og fylde dale: CICC Data Valley Wuhan Center bruger billig elektricitet om natten til at opbevare koldt og frigiver koldt i løbet af dagen for at reducere spidselektricitetsomkostninger7.
• Fibermembran fordampning afkøling: Den mikroporøse fibermembranteknologi udviklet af University of California opnår pumpefri varmeafledning og forbedrer energieffektiviteten markant markant

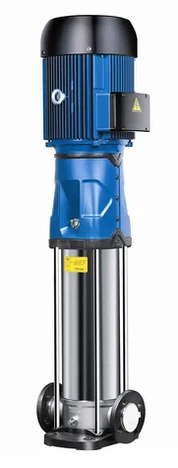

Som kernementudstyret i datacenterkølingssystemet transporterer det lodrette multi-trins centrifugalpumpe effektivt kølemediet (vand eller specielt kølevæske) for at cirkulere varme mellem den kolde kilde, varmeudvekslingsenhed og serverklynge, som er direkte relateret til energieffektiviteten (PUE) og stabiliteten af ​​kølesystemet.

Tekniske principper og kernefordele:

Effektivt hydraulisk design

• Multi-trins Impeller Boosting: Ved at forbinde flere skovlhjulshjul øges presset gradvist for at imødekomme de høje hovedkrav i datacenterkølesystemet (såsom installation af høj position af køletårne ​​eller langdistance kold transport). Lederen af ​​en enkelt pumpe kan nå mere end 300 meter, hvilket er velegnet til komplekst rørledningslayout.
• Lav NPSHR (Nødvendigt NPSHR): Optimer det første-trins impellerdesign for at reducere risikoen for kavitation og sikre stabil drift under høje temperaturforhold (såsom køleafkastvand 45 grader +).

Energibesparende teknologiintegration

• Permanent magnet synchronous motor optional: The motor efficiency reaches IE5 standard (>96%), hvilket sparer 15%-30%energi sammenlignet med traditionelle asynkrone motorer. Det kan opnå 10% -100% trin -hastighedsregulering med frekvenskonverter for at reagere på belastningsudsving.
• Intelligent Group Control System: Realtidsovervågning af rørledningsmodstand gennem tryk\/temperatursensorer, dynamisk justering af pumpegruppehastighed og undgå ventiltab. For eksempel sparer Grundfos Hydro MPC -system 30% energi i tyske vandforsyningsprojekter.

Kompakt og pålidelig design

• Lodret struktur: besætter 50% mindre plads, velegnet til datacenterrum med begrænset plads.
• Oliefrie lejer og tætninger: Mekaniske tætninger eller magnetiske drev bruges til at eliminere risikoen for kølevæskekontaminering, og vedligeholdelsescyklussen udvides til mere end 50, 000 timer.
• Materiale i rustfrit stål: 304\/316\/316L og andre specifikationer af rustfrit stål er tilgængelige, og korrosionsbestandige materialer udvider levetiden.

• Til flydende energilagringssystemcirkulation - nogle datacentre introducerer opbevaringssystemer for koldt vand, og lodrette pumper bruges til energioverførsel om natten\/nat.

• Backup -pumper i nødkølingssystemer - installeret som nødpumper, aktiveret automatisk, når hovedpumpen ikke beskytter udstyr.

• Til kolde pladesystemer - Lodrette pumper tilvejebringer højtrykscirkulationskraft i flydende kolde plade kølecirkulationssystemer til GPU -servere med høj varmebelastning.

• Vandforsyning med forhøjede vandtanksystemer - Løft kølevand til tagterrassene for at opnå tyngdekraft vandforsyning eller sikkerhedskøle af kølevandskilde.

• Levering i kølemiddelfiltreringssystemer - Lodrette pumper tjener som cirkulationsstyrkekilde til filtreringssystemet, hvilket hjælper med at fjerne urenheder og opretholde kølevandskvalitet.

• Højtemperatur -servervarmegendannelsessystem - det varme vand, der genereres af serveren, leveres til varmegenvindingsenheden gennem en lodret pumpe for at forbedre energiudnyttelsen.

• Til modulær afkøling af datacentre - Uafhængige moduler er udstyret med lodrette pumper til hurtig implementering, ekspansion og mobilitet.

1. Lille fodaftryk, der er egnet til maskinrumslayout - Den lodrette pumpe har en kompakt struktur og er velegnet til underjordiske pumpeværelser eller udstyrsgulve med tæt plads.
2. Pipeline -design til let integration - kan være direkte forbundet i serie i rørledningen uden behov for en yderligere base, hvilket reducerer civilingeniørarbejde.
3. Lav støjdrift - Høj energieffektivitetsmotor og aksial strukturoptimeringsdesign, lav støj under drift, egnet til datacentre med høje miljøkrav.
4. Lav vibration, forbedret stabilitet - dynamisk afbalanceringsnøjagtighed med høj rotor, lav driftsvibration, beskyttelse af præcisionskøleudstyr mod interferens.
5. Let at vedligeholde og erstatte - standardkomponentdesign, let vedligeholdelse og hurtig udskiftning af motorer eller mekaniske sæler og andre iført dele.
